碎石机销售部 :400-655-9906

走进黎明

当前位置:首页>新闻中心

机制砂的基本特性

浏览: 发布时间:22/11/28

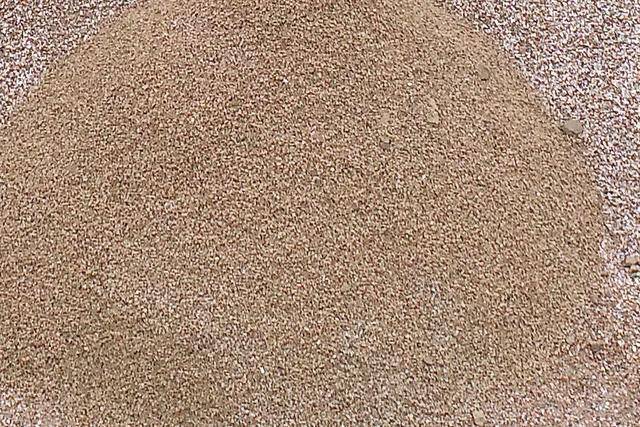

机制砂是用岩石经破碎、筛分而得,其粒径小于4.75mm,其中75μm以下颗粒划入石粉范围。

(1)机制砂颗粒由于具有棱角、形状不规则,含有不少针片状颗粒。机制砂颗粒相互咬合,流动阻力大,因而拌制的混凝土工作性较差,易产生离析,但机制砂中通常含有石粉可以部分改善混凝土的工作性能。机制砂颗粒间的咬合作用能够提高混凝土的抗折强度和抗拉强度,对混凝土的变形有限制作用。

(2)机制砂表面较粗糙,试验所用的机制砂粗糙度基本在17.0~21.1s,而河砂的粗糙度为14.8~15.5s。机制砂粗糙的表面增加颗粒流动阻力而对工作性产生不利影响,但也增加了集料与水泥浆之间的粘结强度。同时粗糙的表面会增加吸水率,如水布娅机制砂的饱和面干吸水率为1.8%,庙山河砂的饱和面干吸水率为1.0%,较大的吸水率影响中低强度混凝土的抗冻性能,可以采用引气剂提高抗冻性能。

(3)通常在同一工地,机制砂与碎石是同一种母岩制成,热学性能一致,对大体积混凝土技术效果尤为显著。

(4)机制砂级配不良,通常是两头多中间少,即粗颗粒(2.36mm以上)和细颗粒(0.15mm以下)较多,但中间颗粒(尤其是1.18-0.3mm之间)较少,配制的混凝土易于离析泌水,对混凝土强度也有不利影响。

(5)机制砂中通常含有石粉,石粉可以完善集料的级配,起到润滑作用和填充作用,改善混凝土工作性,增加混凝土的密实度,提高强度和抗渗性能。石粉也增加了拌和物中固体粒子的总体比表面积,增加混凝土拌和物的粘聚性和保水性,减弱离析泌水;在工作性良好的情况下,总体比表面积的增加也增加了对用水量的需求。
